（一）原理
　　发光器发出的光照射到受光器，造成维护光幕。当光幕被挡住时，受光器造成一挡光数据信号，光电保护器通过信号光缆电缆传送到智能控制器，智能控制器将此数据信号进行处理，造成一操纵输出信号，操纵机床的制动控制电路或其他设备的警报系统，实现机床停止运行或安全报警。

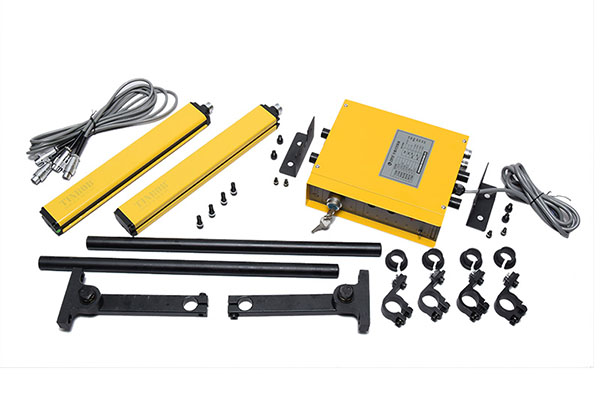

　　（二）组成
　　发光器：由若干个发光器件组成，发射红外光线。
　　受光器：由若干个受光器件组成，接受红外光线，与发光器的发光器件一一对应，造成维护光幕，造成通光，挡光数据信号，同时通过信号电缆将信号传输给操纵对外部设备进行控制。
　　智能控制器：为发光器、受光器供电，并接受受光器传送的通光、挡光数据信号，输出控制信号，操纵机床的制动控制电路或其他设备的报警装，实现机床停止运行或安全报警。智能控制器有内置式智能控制器（Q）和外置式智能控制器（P）两种类型。内置智能控制器构造小巧紧凑，可安装在设备的操纵箱内；外置智能控制器构造美观大方牢固，可直接安装在设备上，方便快捷操控及光幕通光，挡光状态的观察。
　　信号电缆：用于传送智能控制器和发光器，受光器之间的信号。
　　控制电缆：用于连接智能控制器和机床，机器设备，以实现机床或其他设备的安全控制。
　　安装支架：把发光器与受光器固定在机台上。
