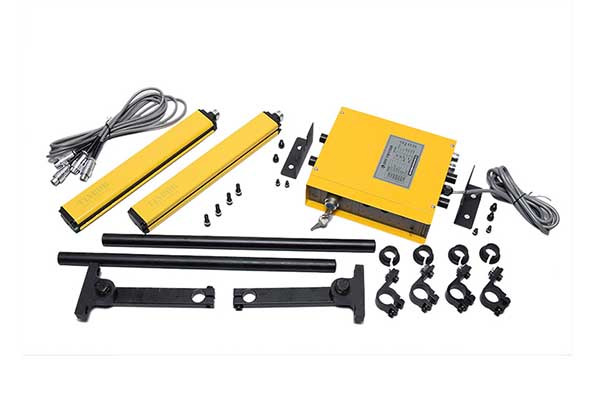

光电保护器一般由传感器、控制器、传输线及安裝支架组成；传感器由发亮器和受光器组成。基本原理：发亮器造成编号的红外线光线，受光器接受相匹配光线；发亮器与受光器中间造成一个矩形框的保护地区。当不全透明物件进到此地区时，相匹配光线被挡住，发亮器或受光器造成挡光信号輸出至控制器（或是立即輸出PNP或NPN晶体管信号）；控制器最后将挡光信号变化为继电器輸出信号。

　　光电保护器的保护长度的选择：A系列光学保护设备适用保护长度为两米之内的数控车床（数控车床橱柜台面）或保护地区。B系列光学保护设备适用保护长度为5米之内的数控车床（数控车床橱柜台面）或保护地区。保护高度的选择：针对压力机，保护高度应不小于：数控车床导轨滑块行程安排+调整量；针对别的机械设备或风险地区，应依据必须保护的地区高度，选择相对规格型号的光学保护设备。

　　光电保护器的光轴间距的选择：光轴间距越小，光线越密，检验精密度越高。光轴间距11mm的安全光幕用以保护手指头；20毫米间距的用以保护手掌心；40mm间距的用以保护胳膊；80mm间距的一般保护身体。光电保护器的检验精密度：检验精密度=光轴间距+通光规格，如：光轴间距为11mm，通光规格8毫米，则屏幕分辨率为20mm。响应速度：响应速度越小，安全光幕反映越快，越安全性。輸出方法：传感器一般出示双路NPN或PNP輸出，单路輸出的安全光栅是严禁应用在冲压行业或危险作业环境内。
